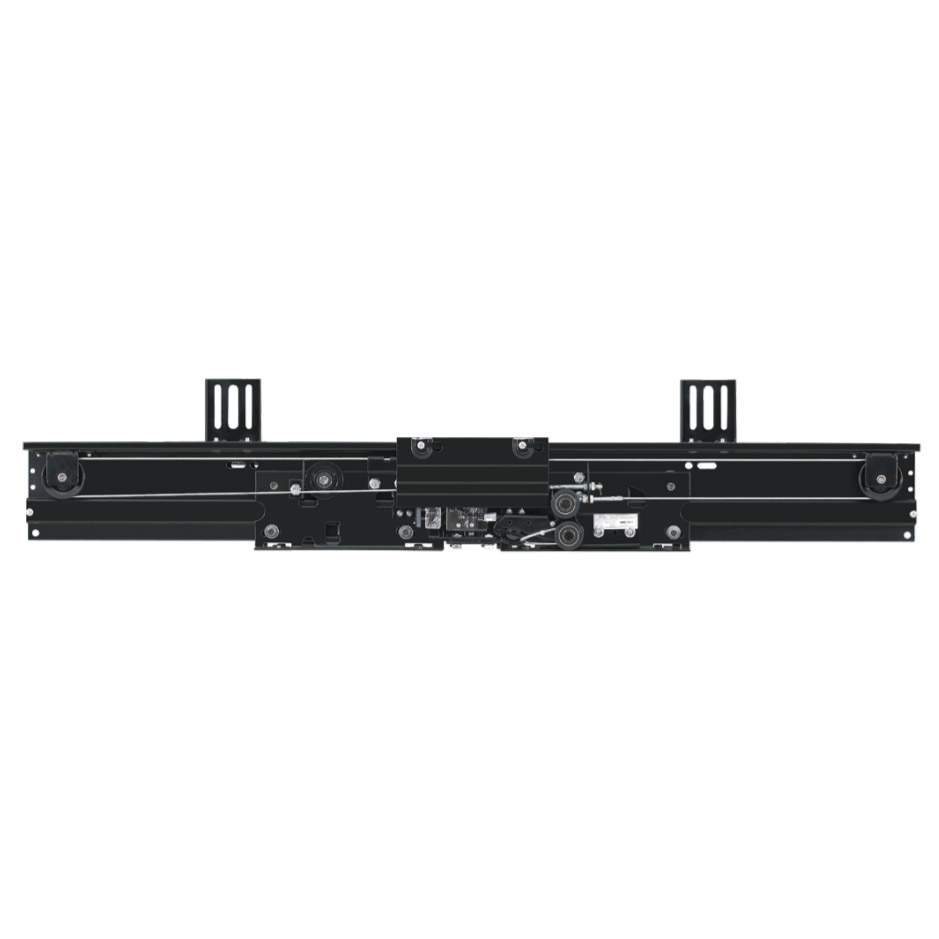

Dispositiu de porta de replà d'obertura central de 2 fulles THY-LD-B
1. El mètode de desbloqueig és desbloquejar el panell de la porta i superar la prova d'impacte del pèndol de 45 kg.
2. La porta es tanca obligada per un martell pesat, i el martell pesat i el tub guia es col·loquen a la part interior de la porta de replà.
3. El pany de la porta ha superat la prova del Centre Nacional d'Inspecció d'Ascensors i ha obtingut la certificació CE i CU-TR.
4. Tensió aplicable del pany de la porta: ≤ AC230V, ≤ DC110V.

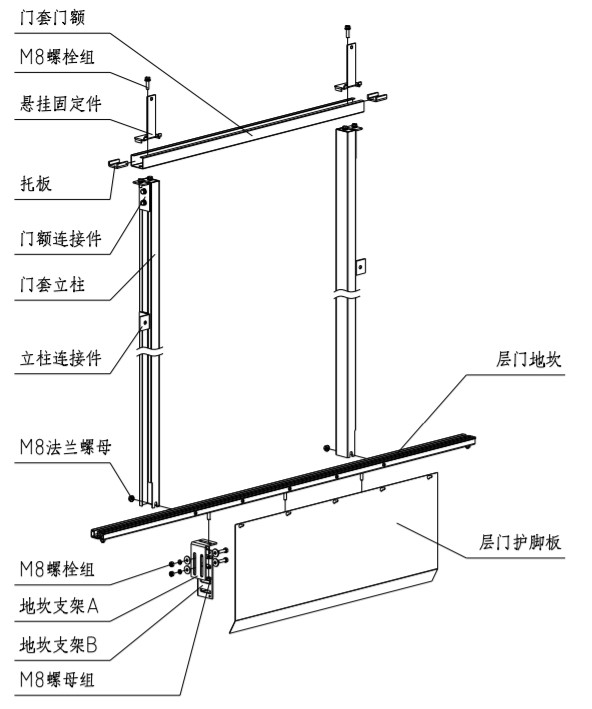

1. Instal·lació del llindar i la coberta de la porta
1.1. Determineu la posició d'entrada i sortida del llindar segons la mida del forat de l'ascensor; ajusteu el centre del llindar perquè sigui igual que el centre de l'entrada i la sortida, i marqueu el centre del llindar; ajusteu el nivell del llindar perquè sigui inferior a 1/1000; Superfície per evitar que l'aigua entri al forat de l'ascensor.
1.2. Munteu la columna de la coberta de la porta i la porta de la coberta de la porta amb les peces de connexió i instal·leu les peces de fixació penjants; col·loqueu la porta al llindar, ajusteu la verticalitat de la columna de la coberta de la porta a menys d'1/1000; el centre de la coberta de la porta coincideix amb el centre de la mesura de la marca central del llindar d'entrada i sortida; la mida del pla frontal inferior de la coberta de la porta i el pla superior del llindar és l'alçada neta de la porta. Un cop finalitzat l'ajust, bloquegeu la femella de brida M8. Després d'ajustar la mida, fixeu el connector de la columna a la paret.
1.3. Fixeu el protector de peus de la porta del replà al llindar.

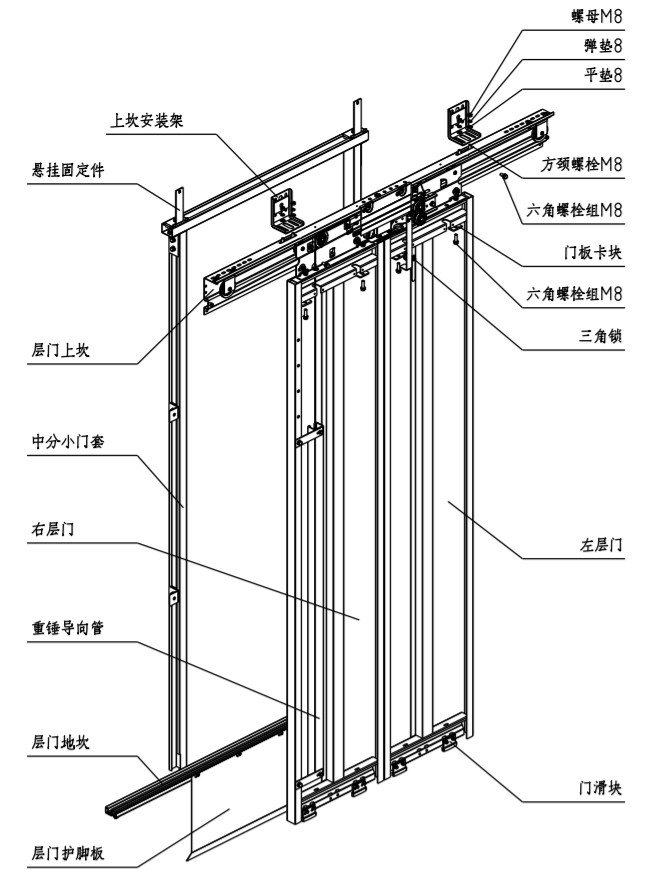

2. Instal·lació del dispositiu de la porta de replà
2.1. Alineeu el marc del llindar superior de la porta del replà amb la punxa de l'extrem inferior de la peça de fixació de la suspensió i bloquegeu el marc del llindar superior i la peça de fixació de la suspensió de la porta del replà mitjançant el grup de cargols M8*20.
2.2. Fixeu el marc de muntatge del llindar superior a la paret de la caixa d'elevació amb cargols d'expansió o cargols que travessen la paret. El marc de muntatge del llindar superior i el llindar superior de la porta del replà estan connectats mitjançant cargols de coll quadrat M8.
2.3. Ajusteu el llindar superior de la porta del replà a l'esquerra i a la dreta per tal que el centre de la porta estigui obert i el centre de l'entrada i la sortida siguin coherents.
2.4. Ajusteu la verticalitat del terra del dispositiu de la porta de replà. Ajusteu la verticalitat del terra del dispositiu de la porta de replà a ±0,5 mm traçant una línia vertical o prenent el llindar de la porta de la cabina com a referència.

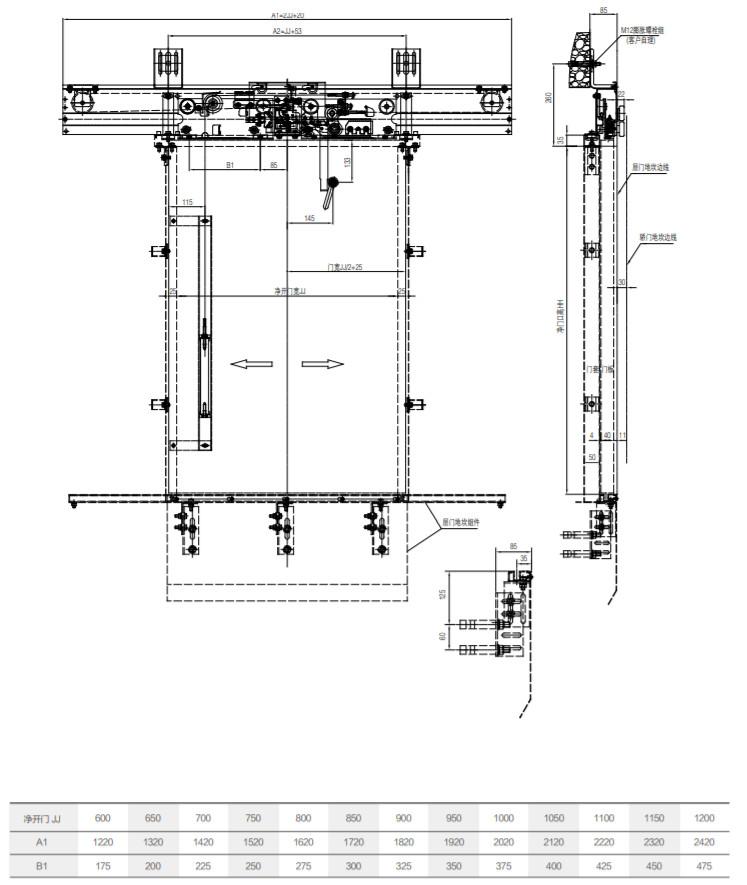

2.5 Després de revisar els paràmetres principals de la instal·lació del marc del llindar a les portes de terra següents, estrenyeu tots els cargols d'instal·lació:
Alçada del marc del llindar superior de la porta del replà: la distància entre la superfície superior del carril guia del marc del llindar superior de la porta del replà i el llindar de la porta del replà és de HH+106 mm;
El centre del marc del llindar superior de la porta de replà: la desviació entre el centre del marc del llindar superior de la porta de replà i el centre de l'entrada i sortida és de ±1 mm;
La distància entre el carril guia del llindar superior de la porta de replà i el llindar de la porta de la cabina: la distància entre el carril guia del llindar superior de la porta de replà i el llindar de la porta de replà és de 42,5 mm, i la distància des del llindar de la porta de la cabina és de 72,5 mm.
