Guia elevadora per a ascensor
| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8,5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25.4 | 8.25 | 6 | 7,5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9,5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28,6 | 51 | 17,5 | 14,5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25.4 | 17,5 | 19 |

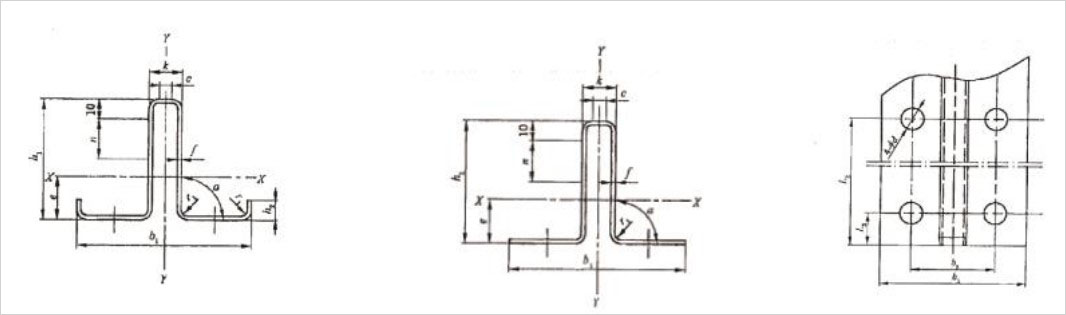

| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Guia mecanitzada per a ascensors
2. Guia d'ascensor estirada en fred
3. Guia d'ascensor personalitzada
4. Guia d'ascensor buida
5. Eclisses de guia d'ascensor estirades en fred, eclisses de guia d'ascensor mecanitzades, eclisses de gruix especial, eclisses de secció en T, clips forjats, brides corredisses, clips corredisses, clips en T.
6. Estàndard: ISO 7465.
7. Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Embalatge: Els nostres rails guia s'embalen en paquets, amb fundes protectores als dos extrems, i cada paquet s'embalen amb làmines de plàstic. També podem embalar-los segons les vostres necessitats.
9. Podem proporcionar guies de marca com ara MARAZZI, etc.
El carril guia de l'ascensor és una via segura perquè l'ascensor pugi i baixi pel forat de l'ascensor, garantint que la cabina i el contrapès es moguin amunt i avall. El carril guia connecta la placa i el suport del carril guia a la paret del forat de l'ascensor per proporcionar guia a la cabina i al contrapès. La funció de suport de la pinça de seguretat durant la frenada és una part important del sistema d'ascensor. El carril guia que s'utilitza habitualment en els ascensors és un carril guia en forma de "T". Característiques com ara una forta rigidesa, alta fiabilitat, seguretat i baix cost. El pla del carril guia ha de ser llis, sense una superfície irregular evident. Com que el carril guia és el carril de llançadora de la sabata guia i l'engranatge de seguretat a la cabina de l'ascensor, s'ha de garantir la separació durant la instal·lació. Al mateix temps, el carril guia ha de tenir la responsabilitat d'aturar l'ascensor quan l'ascensor té un accident de sobrevelocitat, de manera que la seva rigidesa no es pot ignorar.
Els rails de guia d'ascensor es divideixen en: rails de guia sòlids i rails de guia buits amb contrapès.
El carril guia sòlid és un carril guia mecanitzat, que es forma mecanitzant la superfície de guia i connectant les parts del perfil del carril guia. El seu propòsit és proporcionar guia per al funcionament de la cabina de l'ascensor durant el funcionament de l'ascensor. El carril guia sòlid petit també s'utilitza per al guiatge de contrapès. Hi ha moltes especificacions de carrils guia sòlids segons l'amplada del terra del carril guia, que es poden dividir en T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, etc.

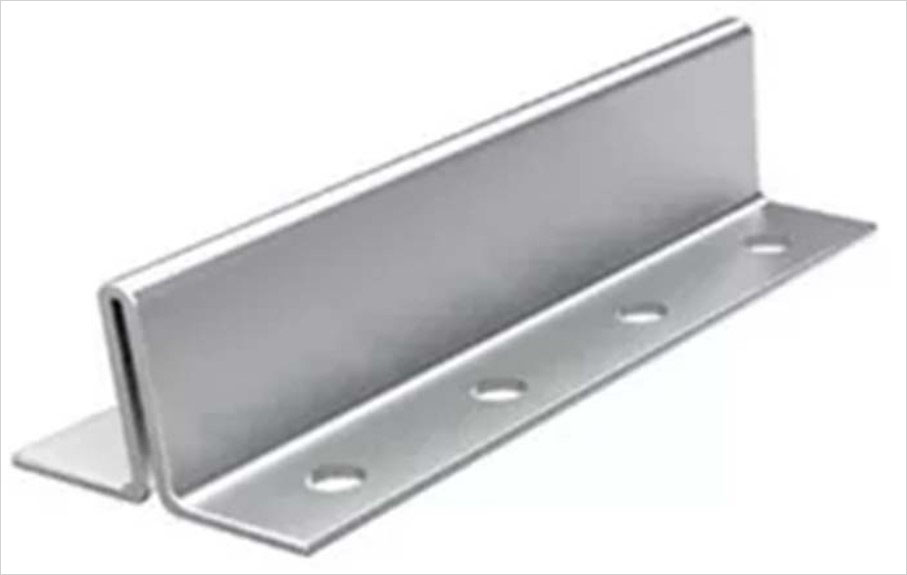

Els rails guia buits de contrapès són rails guia laminadors conformats en fred amb gruixos de 2,75 mm i 3,0 mm. Estan conformats en fred a partir de plaques enrotllades mitjançant motlles de múltiples passos. S'utilitzen principalment per proporcionar guia al contrapès durant el funcionament de l'ascensor. Els rails guia buits es poden dividir en costats rectes i costats amb brides segons la forma de la superfície final del rail guia, és a dir, TK5 i TK5A.
