Sabates guia corredisses per a ascensors de passatgers THY-GS-310G

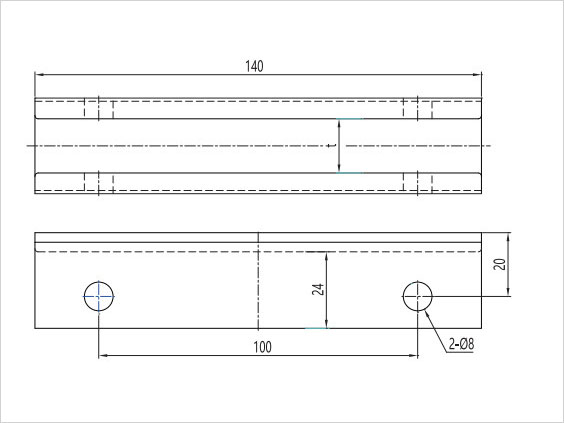

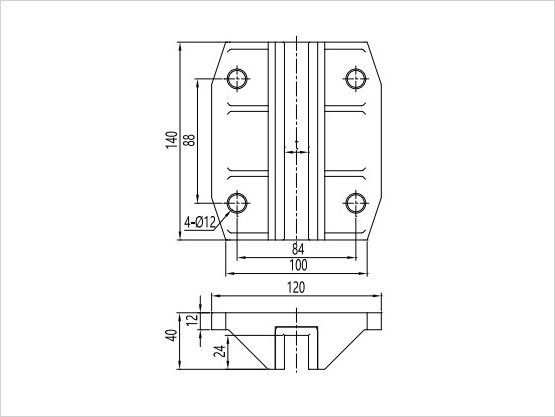

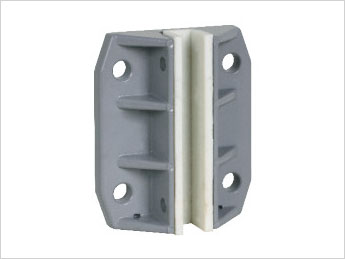

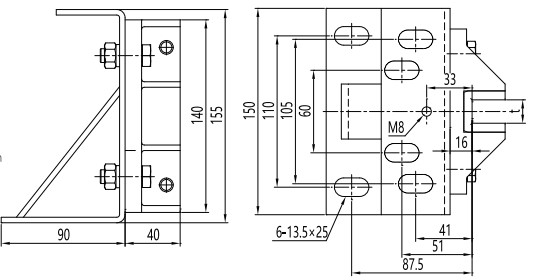

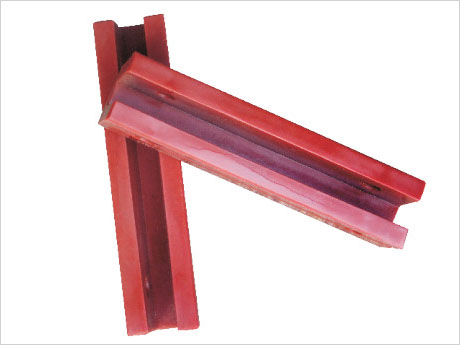

La sabata guia THY-GS-310G és un dispositiu de guia que es pot lliscar directament entre el carril guia de l'ascensor i la cabina o el contrapès. Pot estabilitzar la cabina o el contrapès sobre el carril guia de manera que només pugui lliscar amunt i avall per evitar que la cabina o el contrapès es torci o es balancegi durant el funcionament. Es pot instal·lar una copa d'oli a la part superior de la sabata guia per reduir la fricció entre el revestiment de la sabata i el carril guia. Quan s'utilitzen les sabates guia, un ascensor està equipat amb 8 peces i el contrapès de la cabina és de 4 peces cadascuna, i s'instal·len a la part superior i inferior de la cabina o del contrapès. La sabata guia està composta per un revestiment de sabata, una base i un cos de sabata. El seient de la sabata està equipat amb nervadures de reforç inferiors per garantir la resistència a l'ús. Generalment aplicable a ascensors amb una velocitat de l'ascensor ≤ 1,75 m/s. Amplada del carril coincident de 10 mm i 16 mm. La sabata guia lliscant fixa generalment s'ha d'utilitzar amb la copa d'oli i s'aplica al marc del contrapès.
