Detector de portes d'ascensor infrarojos THY-LC-917

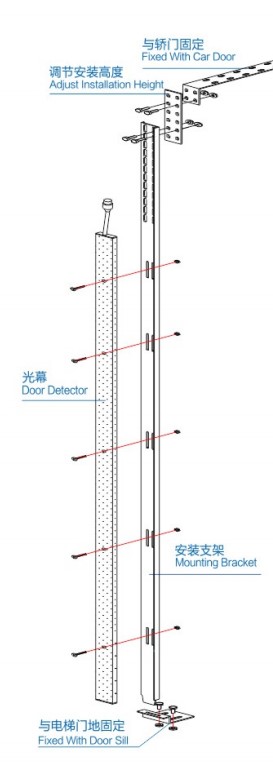

La cortina de llum per a ascensor és un dispositiu de protecció de seguretat per a portes d'ascensor fabricat mitjançant el principi d'inducció fotoelèctrica. És adequada per a tots els ascensors i protegeix la seguretat dels passatgers que entren i surten de l'ascensor. La cortina de llum per a ascensor està composta per tres parts: transmissors i receptors d'infrarojos instal·lats a banda i banda de la porta de la cabina de l'ascensor i cables flexibles especials. Per necessitats de protecció del medi ambient i estalvi d'energia, cada cop més ascensors han omès la caixa d'alimentació. Algunes marques de cortines de llum han d'utilitzar caixes d'alimentació a causa de la seva poca immunitat a les interferències electromagnètiques. Tanmateix, amb la popularització del concepte d'ascensors verds, les cortines de llum sense caixes d'alimentació són una tendència. Com que el procés de conversió de 220 V a 24 V està destinat a perdre molta energia.

La cortina de llum THY-LC-917 està equipada amb un tub emissor de llum LED d'escaneig dinàmic controlat per CPU a la cortina de llum convencional. El LED bicolor en forma de banda mostra l'estat de l'àrea de protecció de la cortina de llum, de manera que la cortina de llum té un efecte més visual sobre la funció de protecció normal. Més humà.

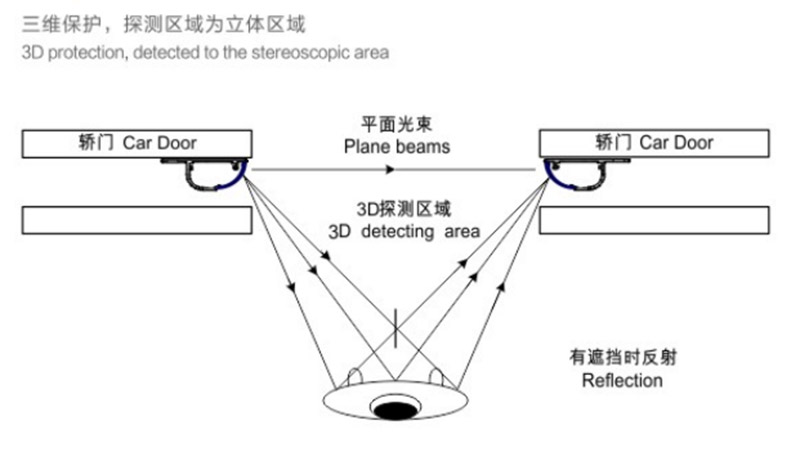

Hi ha diversos tubs emissors d'infrarojos a l'extrem emissor de la cortina de llum. Sota el control de la MCU, els tubs emissors i receptors s'encenen en seqüència, i la llum emesa per un capçal emissor és rebuda per diversos capçals receptors per formar un escaneig multicanal. A través d'aquest escaneig continu de la zona de la porta de la cabina de dalt a baix, es forma una cortina de llum de protecció infraroja densa. Quan qualsevol dels raigs està bloquejat, com que la conversió fotoelèctrica no es pot realitzar, la cortina de llum jutja que hi ha una obstrucció i, per tant, emet un senyal d'interrupció. Aquest senyal d'interrupció pot ser un senyal de commutació o un senyal de nivell alt i baix. Després que el sistema de control rebi el senyal de la cortina de llum, emet immediatament el senyal d'obertura de la porta i la porta de la cabina deixa de tancar-se i s'obre en sentit invers. La porta de l'ascensor es pot tancar normalment després que els passatgers o les obstruccions surtin de la zona d'advertència, per tal d'aconseguir l'objectiu de protecció de seguretat. Eviteu accidents de persones atrapades als ascensors.
