Màquina de tracció sense engranatges síncrona d'imant permanent THY-TM-K200

El disseny i la producció de la màquina de tracció d'ascensor sense engranatges síncrona d'imant permanent THY-TM-K200 compleix amb "GB7588-2003-Codi de seguretat per a la fabricació i instal·lació d'ascensors", "EN81-1: 1998-Normes de seguretat per a la construcció i instal·lació d'ascensors", "GB/ Les regulacions pertinents a T24478-2009-Màquina de tracció d'ascensors. La màquina de tracció està composta per un motor síncron d'imant permanent, una roda de tracció i un sistema de frenada. Utilitzant materials d'imant permanent d'alt rendiment i una estructura especial del motor, té les característiques de baixa velocitat i gran parell. La sèrie K té una estructura de rotor exterior i el sistema de frenada és una estructura de fre de bloc. La roda de tracció i la roda de fre estan connectades coaxialment i instal·lades directament a l'extrem d'extensió de l'eix del motor. El fre està equipat amb un microinterruptor per controlar la situació de frenada. Quan s'obre el fre, el contacte normalment obert del microinterruptor es tanca. És adequat per a ascensors amb sala de màquines i ascensors sense sala de màquines. La relació de tracció és de 2:1 i 4:1, la càrrega nominal és 630KG~1150KG, la velocitat nominal és de 0,5~2,5 m/s i el diàmetre de la politja de tracció pot ser de 400 mm i 450 mm. Cada màquina de tracció passa una estricta inspecció de qualitat abans de sortir de fàbrica per garantir la qualitat i el rendiment del producte.

1.Instal·lació de màquines de tracció

• Abans d'instal·lar la màquina de tracció, cal assegurar-se de la resistència del marc d'instal·lació i la fonamentació.

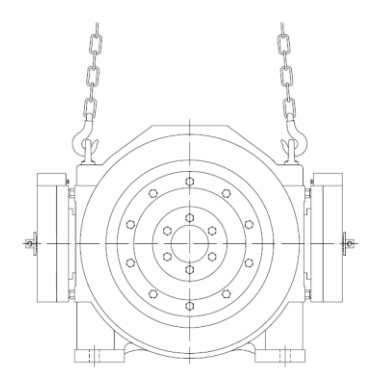

• Quan hisseu la màquina de tracció, utilitzeu l'anella o el forat d'elevació del cos de la màquina de tracció.

• Quan aixequeu, assegureu-vos d'aixecar-ho verticalment i que l'angle entre els dos ganxos sigui inferior a 90°.

• El pla d'instal·lació de la màquina de tracció ha d'estar anivellat i hi ha d'haver mesures de reducció de vibracions corresponents.

• El cable d'acer penja i la càrrega corresponent ha de passar verticalment pel pla central de la politja de tracció.

• Assegureu-vos que la superfície del bastidor on s'instal·la la màquina de tracció sigui plana i que la desviació màxima permesa sigui de 0,1 mm.

• El volant de la sala de màquines es troba a la part inferior esquerra de la part posterior de la unitat principal. Si us plau, presteu atenció a la interferència del marc.

• La mida dels cargols per fixar la màquina de tracció està equipada amb forats per als peus i s'utilitzen cargols amb una resistència de 8,8.

•Normalment, la màquina de tracció està equipada amb una vareta anti-salt i una coberta protectora; reinicieu-la després d'instal·lar el cable d'acer.
